SF6氣體泄漏報警監測系統（二合一加四合一）帶觸摸
專利號：ZL202120527003.6 軟件著作權號：2011SR030456
專利號：ZL202120538304.9 ZL201922307975.X 軟件著作權號：2015SR194297一、一、系統簡介
COP138 SF6氣體泄漏報警監測系統，是根據當前電力系統強調安全生產的形勢，采用高穩定的O2傳感器和紅外原理SF6氣體傳感器，用于連續檢測環境空氣中O2氣體含量和SF6氣體含量，專門為安裝有SF6設備室內工作人員提供人身健康安全保護而進行設計開發的。
本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。
二、系統結構圖及各部件介紹

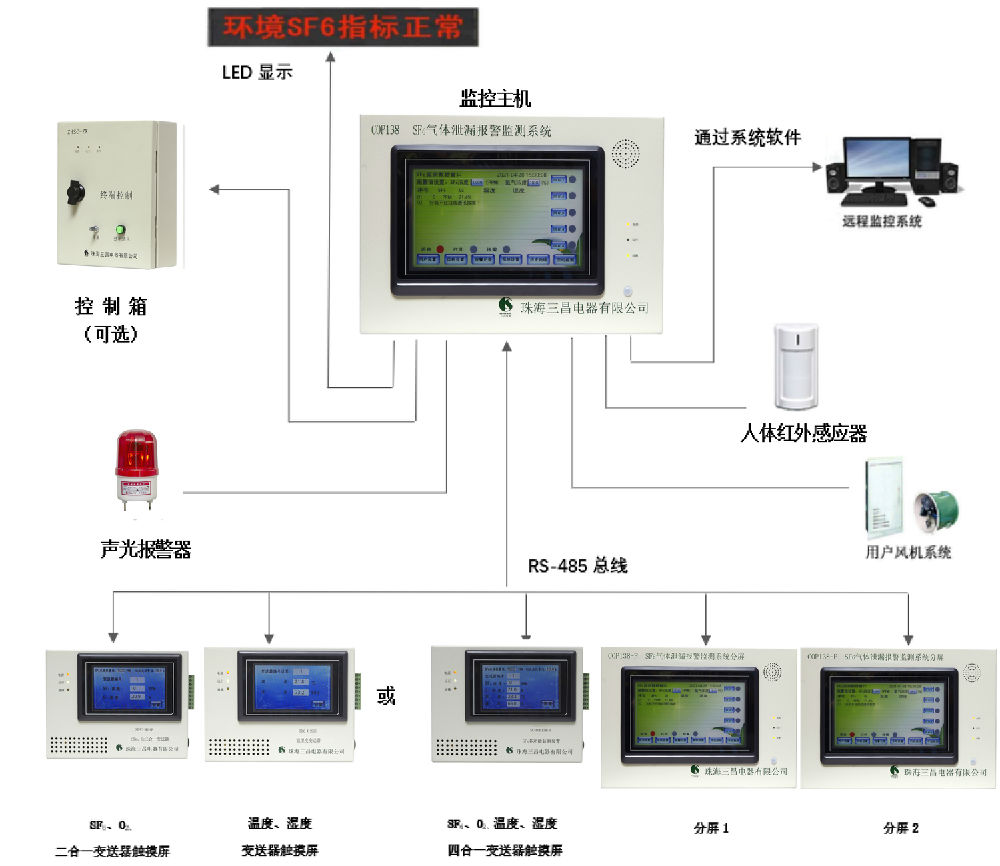

整個系統主要由5部分組成，主機，SF6、O2二合一變送器（具體數量根據實際使用開關室的開關數量或空間大小而定），SF6、O2、溫度、濕度四合一變送器，輔助設備（人體紅外感應器，聲、光報警器），選配設備（防雨保護箱、風機控制箱、風機控制器、LED顯示屏、上位機、上位機后臺監控軟件、系統分屏）。
三、 主要部件功能

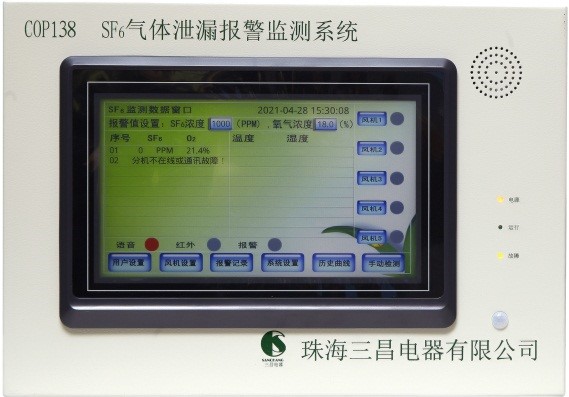

3.1 COP138型主機功能
完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、通風控制、告警輸出、人體紅外感應等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。
3.2功能：完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、通風控制、告警輸出、人體紅外感應等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。
3.3系統主要功能特點：
1） 10.1寸LCD彩色觸摸屏展示數據。
2） 存儲和查詢告警及歷史數據。
3） 告警語音、運行指示。
4） 循環采集、分析處理各氣體探頭的信息及數據。
5） 定時、手動、強制等通風控制。
6） 全自動實時采集SF6氣體濃度數據、O2氣體濃度數據、溫濕度數據。
7） 手動采集SF6氣體濃度數據、O2氣體濃度數據、溫濕度數據。
8） 通訊及遠傳：主機通過RS485通信接口（MODBUS RTU協議）與上位PC機及變電站環境監控主機進行通訊。遠傳也可通過RS485通信接口(MODBUS RTU協議)向主機查閱監控數據或控制風機啟動。
9） 報警輸出方式：常開觸點（無源）；RS485通訊。
10） 采集器連接最大數量：不限（可根據用戶需求調整）。
11） 外型尺寸：400(長)×280(高)×61(厚)（mm）3；重量3.2kg。
12） 安裝方式：壁掛式。
3.4 主要技術指標
1) SF6氣體檢測范圍：0~3000ppm；誤差：±5%。
2) SF6氣體檢測分辨率：1ppm。
3) SF6氣體濃度報警值：1000ppm（0~9999可人為設置）；出廠已設1000ppm，行業規定。
4) O2氣體檢測范圍：0~25%；誤差：±0.5%FS。
5) O2氣體檢測分辨率：0.1%。
6) O2氣體含量報警值：18%（低氧地區，0~99%可調）；出廠已設18%，行業規定。
7) 溫度檢測范圍：-40℃~+99℃；檢測精度：≤1℃。
8) 濕度檢測范圍：0~99%RH；檢測精度：≤5%。
9) 缺氧設置啟動風機值：19.6%。
10) 溫度設置啟動初始值，根據環境實況定。
11) 人體紅外感應范圍：<5米；110°度角。
12) 采集取樣點數值：可擴展。
13) 工作電源：AC 180V～265V。
14) 報警輸出點電流：AC220V；2~10A。
15) 風機啟動響應時間：≤2s；強制通風每次為15min。
16) 風機控制信號輸出觸點電流：AC220V；16A。
17) 風機啟動器電流：據實際風機容量配。
18) 主要設備功率消耗：主機≤25W；變送器≤5W。
19) 抗電強度（外殼金屬部分與電源之間）>2000V。
20) 絕緣性能（外殼金屬部分與電源之間）>10MΩ。
21) 風機控制接觸器觸點功率 AC220V/20A。
22) EMC特性：符合IEC1000－4標準。
23) 通訊：
接口：RS-485接口。
規約：標準通信協議、modbusRTU協議、IEC61850協議或其他通訊協議。
波特率：9600BPS（出廠設定）。
3.5 環境要求
1) 溫度：-40℃~+99℃。
2) 環境濕度：0%~99%。
3) 大氣壓力：60~106Kpa。
4) 海拔：4000米以下。

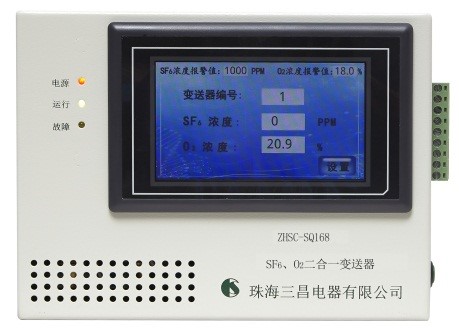

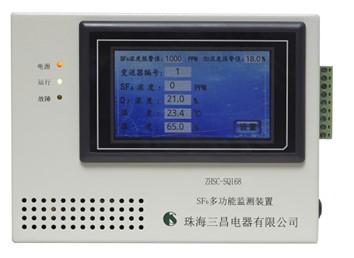

3.6 SF6、O2氣體變送器（型號：ZHSC-SQ168）
功 能：實時監測SF6氣體、氧氣。
產品特性：
? 先進的微處理器技術，帶彩色觸摸屏，帶LED指示燈和蜂鳴器。
? 內置2個自主研發SF6氣體傳感器、1個進口日本KE50氧傳感器，穩定性好，精度高。
? 集SF6氣體和氧氣檢測，二合一數字量變送器，協調工作。
? 雙SF6氣體傳感器交替實時采集數據。
? 實時采集O2數據。
? 觸摸屏實時顯示各種采集數據。
? 標準MODBUS（RTU）通訊協議， RS485通信接口。
? 防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
? 數字量輸出，總線設計，組網靈活，兼容性強。
? 提供協議開發包和二次開發，支持與其他系統平臺兼容。
? 尺寸：190(長)×143(高)×50(厚) （mm）3
? 安裝方式：離地面10公分，支架或磁鐵固定。
3.7 SF6多功能檢測裝置（SF6、O2、溫度、濕度四合一變送器）
型號：ZHSC-W.S968
功 能：
實時監測SF6氣體、氧氣、溫度、濕度。
產品特性：
? 先進的微處理器技術，帶觸摸屏、帶LED指示燈和蜂鳴器。
? 內置2個自主研發SF6傳感器、1個日本原裝進口KE50氧傳感器，進口溫度、濕度傳感器各1個，穩定性好，精度高。
? 集SF6氣體和氧氣、溫度、濕度檢測，四合一數字量變送器，協調工作。
? 標準MODBUS（RTU）通訊協議， RS485通信接口。
? 實時采集O2數據。
? 實時采集溫度數據。
? 實時采集濕度數據。
? 雙SF6氣體傳感器交替實時采集數據。
? 觸摸屏實時顯示各種采集數據。
3.8 SF6氣體泄漏報警監測系統分屏
1）10.1寸LCD彩色觸摸屏展示數據。
2） 存儲和查詢告警及歷史數據。
3）告警語音、運行指示。
4）循環采集、分析處理各氣體探頭的信息及數據。
5）定時、手動、強制等通風控制。
6）全自動實時采集SF6氣體濃度數據、O2氣體濃度數據、溫度、濕度數據。
7）報警輸出方式：常開觸點（無源）。
8）采集器連接最大數量：不限（可根據用戶需求調整）。
9）外型尺寸：400(長)×280(高)×61(厚)（mm）3；重量3.2kg。
10）安裝方式：壁掛式。
