SF6氣體泄漏報警監測系統（二合一）帶觸摸
一、 系統簡介

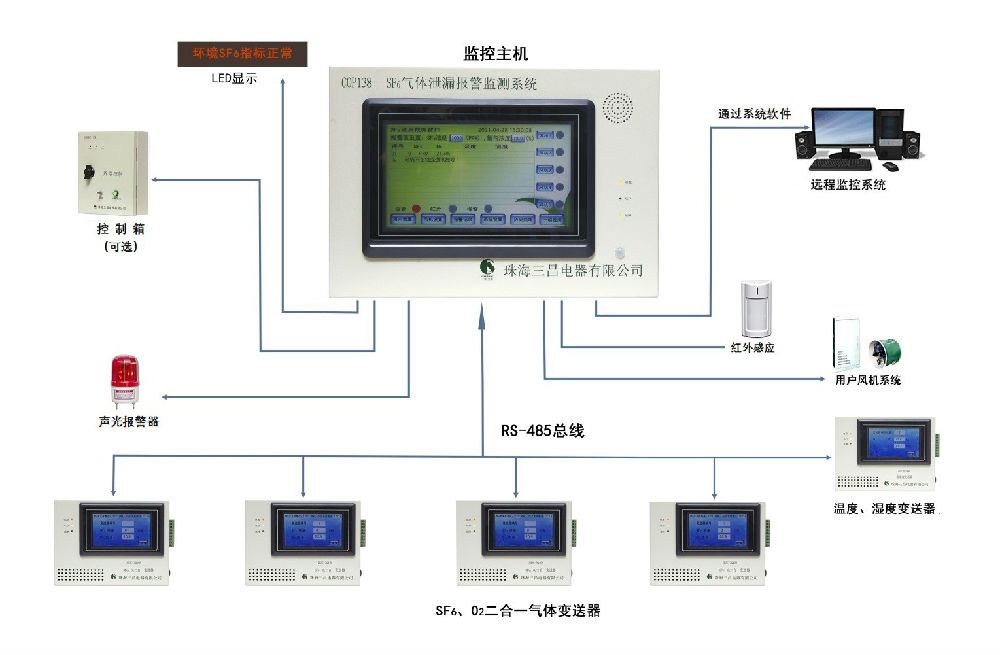

整個系統主要由5部分組成，主機，SF6、O2二合一變送器（具體數量根據實際使用開關室的開關數量或空間大小而定），SF6、O2、溫度、濕度四合一變送器，輔助設備（人體紅外感應器，聲、光報警器），選配設備（防雨保護箱、風機控制箱、風機控制器、LED顯示屏、上位機、上位機后臺監控軟件、系統分屏）。
二、主要部件功能

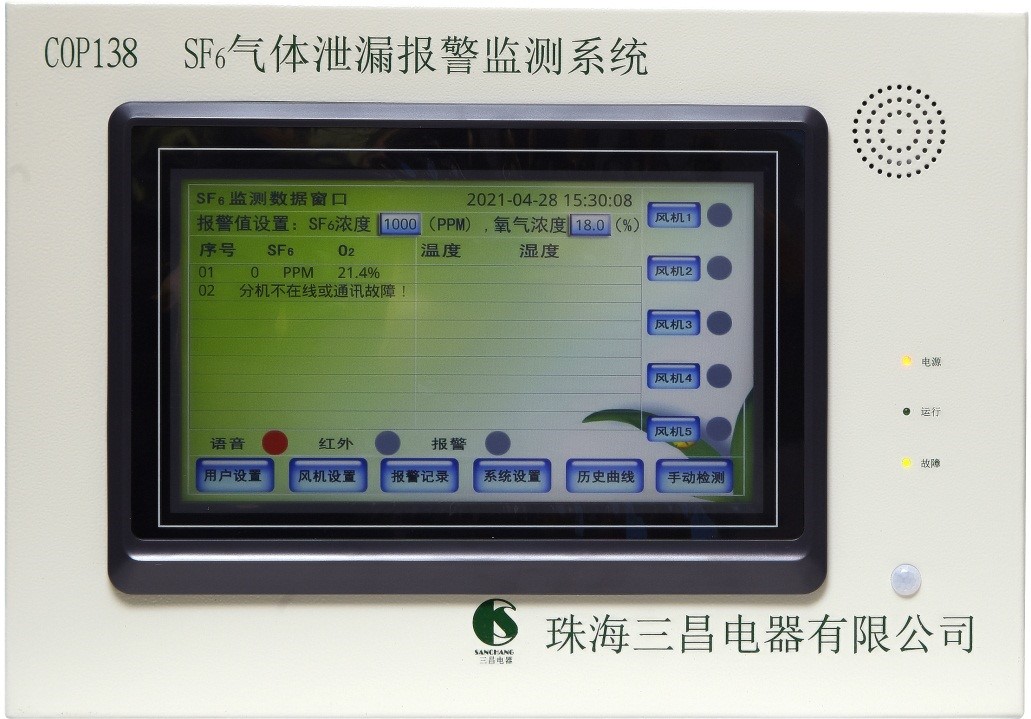

1.1 COP138型主機功能
功能：完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、通風控制、告警輸出、人體紅外感應等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。
1） 10.1寸LCD彩色觸摸屏展示數據。
2） 存儲和查詢告警及歷史數據。
3） 告警語音、運行指示。
4） 循環采集、分析處理各氣體探頭的信息及數據。
5） 定時、手動、強制等通風控制。
6） 全自動實時采集SF6氣體濃度數據、O2氣體濃度數據、溫濕度數據。
7） 手動采集SF6氣體濃度數據、O2氣體濃度數據、溫濕度數據。
8） 通訊及遠傳：主機通過RS485通信接口（MODBUS RTU協議）與上位PC機及變電站環境監控主機進行通訊。遠傳也可通過RS485通信接口(MODBUS RTU協議)向主機查閱監控數據或控制風機啟動。
9） 報警輸出方式：常開觸點（無源）；RS485通訊。
10） 采集器連接最大數量：不限（可根據用戶需求調整）。
11） 外型尺寸：400(長)×280(高)×61(厚)（mm）3；重量3.2kg。
1.3主要技術指標
1) SF6氣體檢測范圍：0~3000ppm；誤差：±5%。
2) SF6氣體檢測分辨率：1ppm。
3) SF6氣體濃度報警值：1000ppm（0~9999可人為設置）；出廠已設1000ppm，行業規定。
4) O2氣體檢測范圍：0~25%；誤差：±0.5%FS。
5) O2氣體檢測分辨率：0.1%。
6) O2氣體含量報警值：18%（低氧地區，0~99%可調）；出廠已設18%，行業規定。
7) 溫度檢測范圍：-40℃~+99℃；檢測精度：≤1℃。
8) 濕度檢測范圍：0~99%RH；檢測精度：≤5%。
9) 缺氧設置啟動風機值：19.6%。
10) 溫度設置啟動初始值，根據環境實況定。
11) 人體紅外感應范圍：<5米；110°度角。
12) 采集取樣點數值：可擴展。
13) 工作電源：AC 180V～265V。
14) 報警輸出點電流：AC220V；2~10A。
15) 風機啟動響應時間：≤2s；強制通風每次為15min。
16) 風機控制信號輸出觸點電流：AC220V；16A。
17) 風機啟動器電流：據實際風機容量配。
18) 主要設備功率消耗：主機≤25W；變送器≤5W。
19) 抗電強度（外殼金屬部分與電源之間）>2000V。
20) 絕緣性能（外殼金屬部分與電源之間）>10MΩ。
21) 風機控制接觸器觸點功率 AC220V/20A。
22) EMC特性：符合IEC1000－4標準。
23) 通訊：
接口：RS-485接口。
規約：標準通信協議、modbusRTU協議、IEC61850協議或其他通訊協議。
波特率：9600BPS（出廠設定）。
1.4 環境要求
1) 溫度：-40℃~+99℃。
2) 環境濕度：0%~99%。
3) 大氣壓力：60~106Kpa。
4) 海拔：4000米以下。

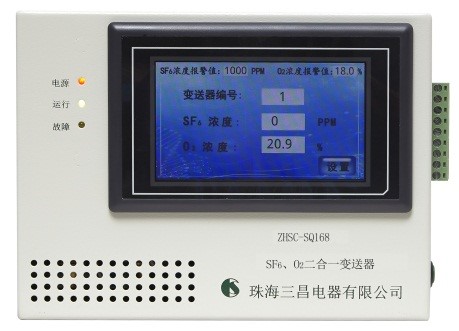

1.4 SF6、O2氣體變送器（型號：ZHSC-SQ168）
功 能：實時監測SF6氣體、氧氣。
產品特性：
? 先進的微處理器技術，帶彩色觸摸屏，帶LED指示燈和蜂鳴器。
? 內置1個紅外原理SF6氣體傳感器，1個O2傳感器，穩定性好，精度高。檢測環境中SF6氣體和氧氣含量，采集數據直接傳送至系統主機進行顯示、分析、處理。
? 集SF6氣體和氧氣檢測，二合一數字量變送器，協調工作。
? 雙SF6氣體傳感器交替實時采集數據。
? 實時采集O2數據。
? 觸摸屏實時顯示各種采集數據。
? 標準MODBUS（RTU）通訊協議， RS485通信接口。
? 防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
? 數字量輸出，總線設計，組網靈活，兼容性強。
? 提供協議開發包和二次開發，支持與其他系統平臺兼容。
? 尺寸：190(長)×142.9(高)×45(厚) （mm）3
? 安裝方式：離地面10公分，支架或磁鐵固定在SF6氣體易漏部位低位區。

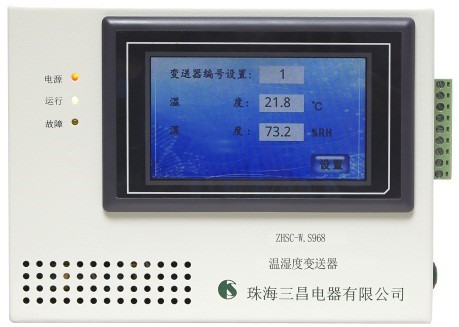

1.5 溫濕度變送器（型號：ZHSC-W.S968）
功能：現場溫度/濕度的實時監測，并將實時數據傳送到主機。
產品特性：
?先進的微處理器技術，帶彩色觸摸屏、LED指示燈和蜂鳴器。
?采用反映快速高靈敏電容傳感器檢測濕度；
? 采用數字溫度傳感器；
? 實時采集溫度數據。
? 實時采集濕度數據。
? 觸摸屏實時顯示各種采集數據。
? 標準MODBUS（RTU）通訊協議， RS485通信接口。
? 防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
? 數字量輸出，總線設計，組網靈活，兼容性強。
? 提供協議開發包和二次開發，支持與其他系統平臺兼容。
? 尺寸：190(長)×142.9(高)×45(厚) （mm）3
? 安裝方式：離地面10公分，支架或磁鐵固定在SF6氣體易漏部位低位區。
