COPHW138型SF6氣體紅外泄漏報警監測系統
一、 系統簡介
COPHW138 SF6氣體泄漏報警監測系統，是根據當前電力系統強調安全生產的形勢，采用日本原裝進口高穩定的O2氣體傳感器和德國smartGAS原裝進口SF6氣體傳感器，雙光束雙波長非分散式紅外吸收光譜技術（NDIR）原理，用于連續檢測環境空氣中O2氣體含量和SF6氣體含量，專門為安裝有SF6設備室內工作人員提供人身健康安全保護而進行設計開發的。
本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。

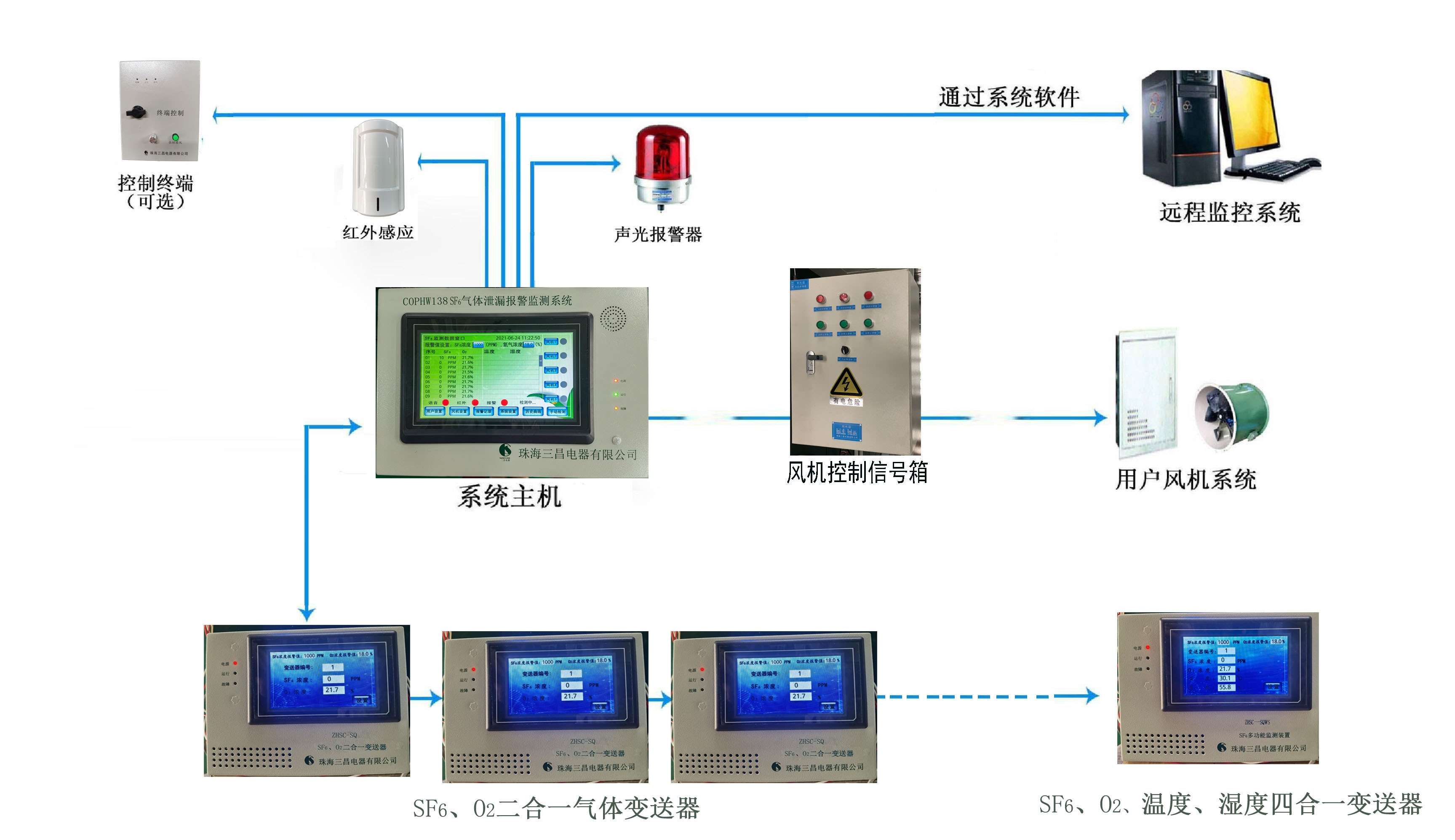

整個系統主要由5部分組成，主機，SF6、O2雙氣變送器（具體數量根據實際使用開關室的開關數量或空間大小而定），溫濕度變送器，輔助設備（人體紅外探測器、聲光報警器），選配設備（防雨保護箱、風機控制箱、風機控制器、LED顯示屏、上位機、上位機后臺監控軟件）。
二、 主要部件功能

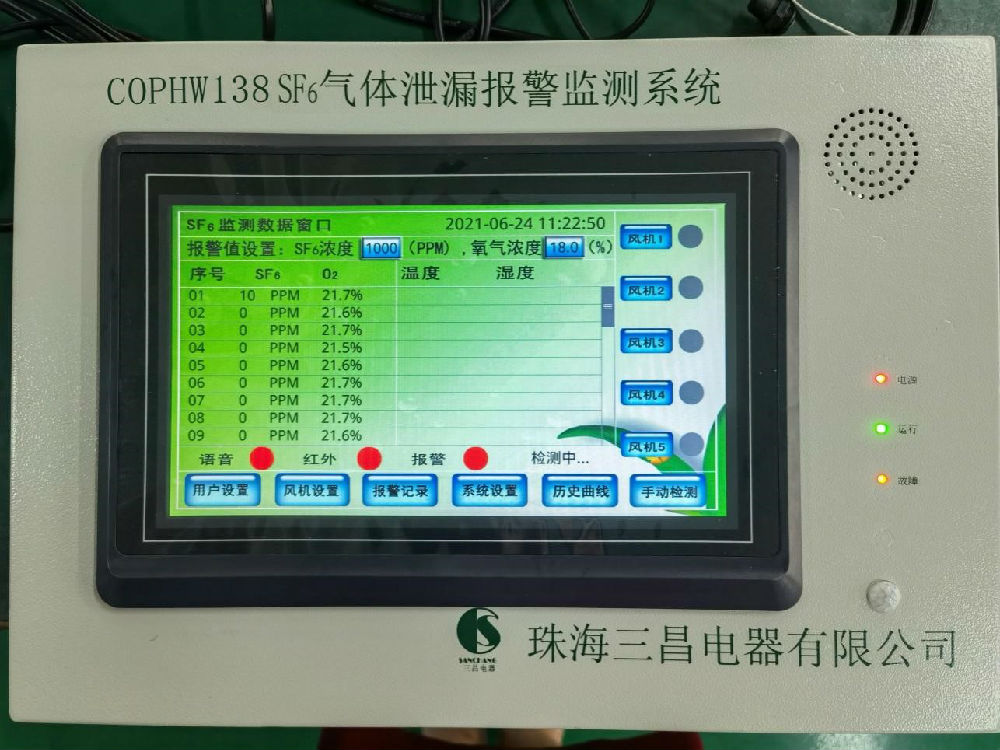

2.1 COPHW138型主機功能
完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、通風控制、告警輸出、人體紅外感應等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。
觸摸人機操作界面；
存儲和查詢告警及歷史數據；
告警、運行指示；
告警語音提示；
10.1寸LCD彩色觸摸屏展示數據；
RS485總線接口，便于組網。
循環采集、分析處理各氣體探頭的信息及數據；
定時、手動、強制等通風控制
全自動實時采集SF6濃度數據．
手動采集SF6濃度數據．
工作電源： AC 220V/50HZ
探頭檢測范圍： 六氟化硫：0～2000PPM(V/V)；氧氣：1%～25%
探頭檢測精度： 六氟化硫≤ ±5% F.S；氧氣濃度≤±1%F.S
報警點設置： 氧氣為18.0%；六氟化硫?yàn)?000PPM。（可設定）
數據響應時間： ＜10s
功 耗： ＜ 10W
通訊接口： RS485或開關量(可選)
使用環境： -20 ℃～ 60℃,10～95%RH
工作電源絕緣： 對地交流耐壓>=2000伏，絕緣電阻>2MΩ。
電磁兼容性： 快速瞬變脈沖群 GB/T14598.14-1999 3級
雷擊（浪涌） GB/T17626.5-1999 3級
外型尺寸： 400(長)×280(高)×63(厚) （mm）3
安裝方式： 壁掛。

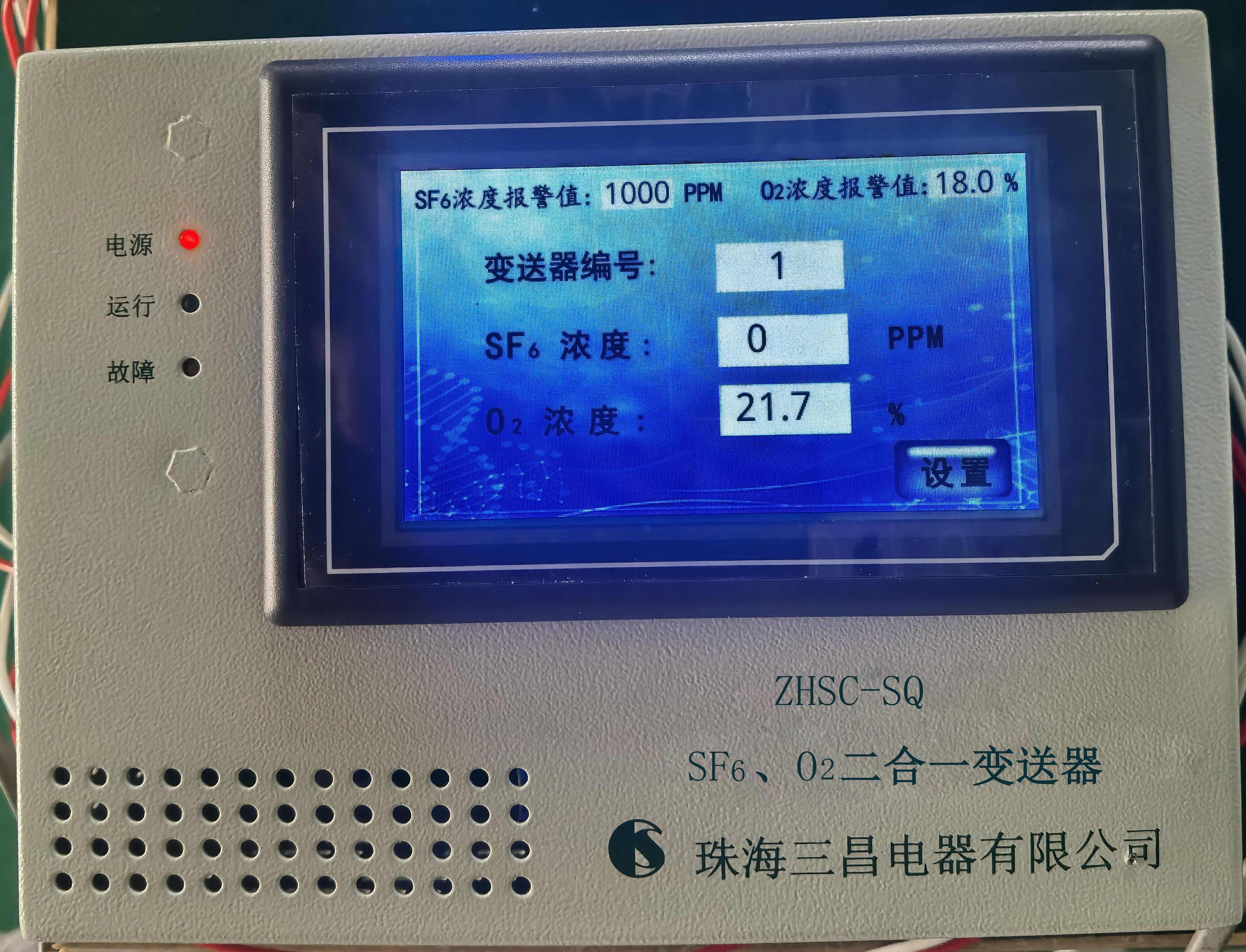

2.2 SF6、O2氣體變送器（型號：ZHSC-SQ）
功 能：實時監測SF6、氧氣。
產品特性：
? 先進的微處理器技術，帶彩色觸摸屏、LED指示燈和蜂鳴器。
? 集SF6和氧氣檢測，二合一數字量變送器，協調工作。
? 均采用德國smartGAS原裝進口專用品牌SF6紅外傳感器和日本原裝進口KE50氧傳感器，穩定性好，精度高。
?SF6紅外傳感器最小檢測值1PPM
? 防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
? 數字量輸出，總線設計，組網靈活，兼容性強。
? 提供協議開發包和二次開發，支持與其他系統平臺兼容。
? 尺寸：190(長)×143(高)×50(厚) （mm）3
安裝方式：離地面10公分，支架或磁鐵固定。

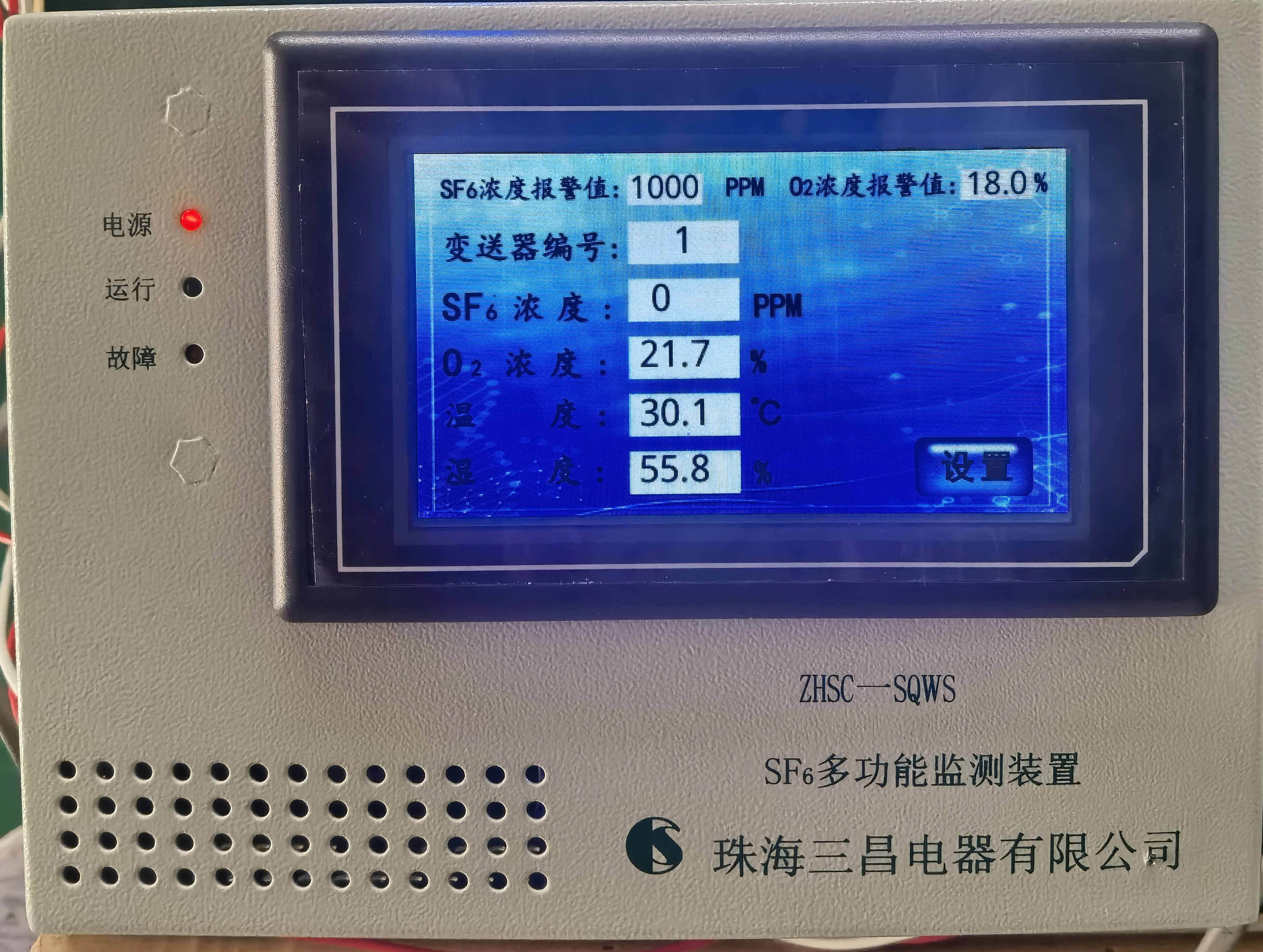

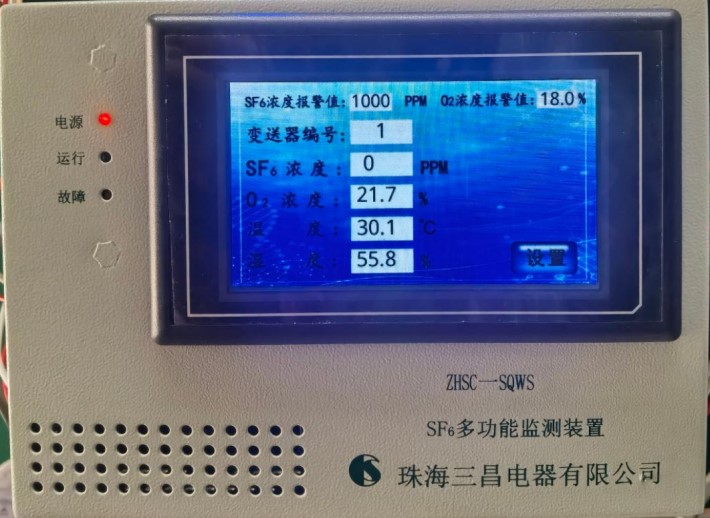

2.3 SF6、O2、溫度、濕度多功能監測裝置
（型號：ZHSC-SQWS）
功能：現場溫度/濕度的實時檢測，并將實時數據傳送到主機。
特點:
產品特性：
? 先進的微處理器技術，帶彩色觸摸屏、LED指示燈和蜂鳴器。
? 集SF6、氧氣、溫度、濕度檢測，四合一數字量變送器，協調工作。
? 均采用德國smartGAS原裝進口專用品牌SF6紅外傳感器和日本原裝進口KE50氧傳感器，穩定性好，精度高。
?SF6紅外傳感器最小檢測值1PPM
? 采用反映快速高靈敏電容傳感器檢測濕度；
? 采用數字溫度傳感器；
? 超強防雷措施RS485總線接口，便于組網
? 防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
? 數字量輸出，總線設計，組網靈活，兼容性強。
? 提供協議開發包和二次開發，支持與其他系統平臺兼容。
? 尺寸：190(長)×143(高)×50(厚) （mm）3
? 安裝方式：離地面10公分，支架或磁鐵固定。
