1.產品特點

主變套管是電力變壓器的關鍵設備之一，介質損耗及等值電容參數是衡量容性設備絕緣狀況的一項重要指標。通過對容性套管設備的泄漏電流、等值電容、介質損耗進行實時在線監測，可實現對高壓電氣設備的絕緣狀況進行實時監測；同時，通過分析監測數據可及時發現主變套管潛在的故障并為狀態檢修提供重要的數據依據，為電力系統安全、可靠、穩定、經濟的運行提供強力、可靠的保證，為運行檢修人員提供可靠的設備絕緣信息和科學的檢修依據，從而達到減少事故發生，延長檢修間隔，減少停電檢修次數和時間，提高設備利用率和整體經濟效益的目的。

2.主要功能

a、采用高精度有源穿芯傳感器，根據被測電流大小自動選擇放大倍數，實現高精度測量；

b、采用動態相量補償算法，實現高精度測量信號分析；

c、采用數字濾波算法，摒除模擬濾波器帶來的“零漂問題”；

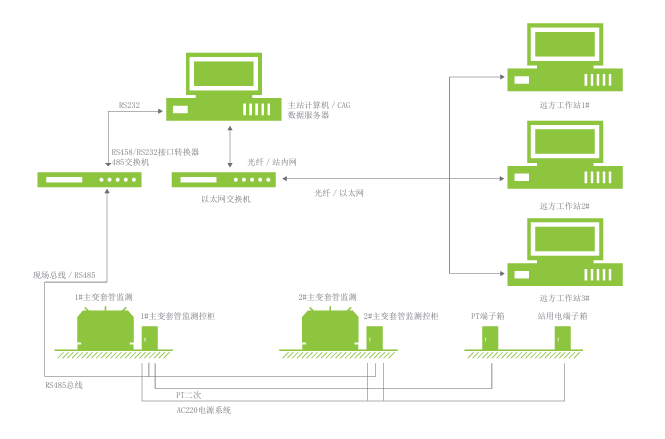

d、采用分布式測量結構，即就地測量、數字傳輸；

e、系統核心部件具備即插即用、互換性強，帶電插拔；

f、套管監測裝置中預留套管預防性試驗接線端子，預防性試驗時解開接地端子電纜接地端，即可接入試驗儀器做預防試驗工作，試驗結束恢復即可。

3.技術參數

?工作電壓：交流 220V±10%,50Hz

?功    耗：額定電壓下＜5W

?環境溫度：-40℃ ～ +60℃

?工作環境濕度： ≤95％

?3mA～100mA，測量精度≤±（1%+0.1mA）

?50～99999pF，測量精度≤±（1%）

?0～100%，測量精度≤±（0.1%絕對值）

?35kV～500kV,  測量精度≤±1%

?CAN網絡速率為：20Kbps

?RS485網絡速率為： 2400bps
