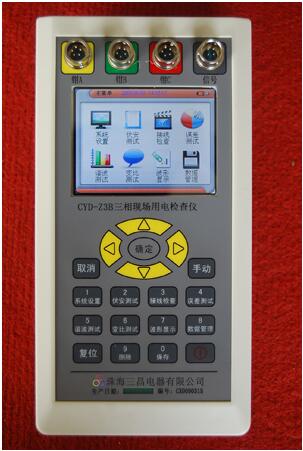

CYD-Z3B掌上式用電檢查儀（三相電能表校驗儀）是一種體積小、重量輕、簡便實用現場檢驗工具，加配500A鉗型互感器能夠診斷低壓電能計量裝置計量是否正常，兼?zhèn)溆秒姳O(jiān)察及相位伏安表功能，是一種性能價格比極高的設備。可在用電稽查、供電所、計量、調度、繼電保護等部門作為標準及檢查工具使用。

一、實現功能：

1．2實時檢測電壓、CT一次電流和二次電流、有功功率、相位角、功率因數及工作頻率；

1．3可顯示電壓、電流波形圖，可測32次以內諧波含量及波形失真度；

1．4可直觀顯示三相電流、電壓的向量圖，并提示48種計量裝置接線方式

1．5具備走字試驗功能；

1．6對不配CT（直入式）的單相、三相電能表進行檢測

1．7可在不停電,不改變計量回路接線的情況下檢測三相四線或三相三線計量裝置綜合誤差(含接線、電能表、CT誤差)；

1．8；可對各種無功電能表進行檢測

1．9具有RS232接口，可與計算機通訊，實現數據管理并進行報表打??；

1．10可存儲500塊表的檢測數據, 包括電表信息、電壓、電流、相位、功率、功率因數、向量圖等；

1．11可擴展測量CT變比值、極性、變比誤差和角差

1．12可擴展由校驗儀提供單相三檔虛擬電流，另可根據用戶要求外配三相多點虛擬電流負載箱；

二.  技術指標

2．1 輸入電壓：AC50~450V；

2．2 電流量程：5A、50A、500A（鉗型電流互感器）,

5A、10A（內置電流互感器）

2．3 頻率范圍：45Hz ~65Hz，      準確度：±0．01Hz

2．4 相位測量范圍：0°~360°，準確度：±0．1o；

2．5 電流、電壓、有功功率、有功電能準確度等級：0．1、0．2（內置電流互感器），

0．2、0．3（鉗型電流互感器）;

2．6 無功電能準確度等級：                      0．3 (內置電流互感器);

2．7 輸入阻抗：電壓回路≧300kΩ，電流回路≦0．01Ω；

2．8 輸出標準電能常數：4000p/kw.h（5A）, 2000p/kw.h（10A），400 p/kw.h（50A），

                       40 p/kw.h（500A）；

2．9 工作溫度：-20℃~+50℃；

2．10溫度影響：5ppm/℃；

2．1124小時變差：≦0.02%

2．12工作電源：50V~450V，直接取自測量回路（A相）；

2．13 整機功耗：小于10VA；

2．14體積：長*寬*高   235*120*45(mm)    2．15重量：1.0Kg
